船舶航海液晶顯示屏是一種專為船舶航行環境設計的高性能顯示設備，采用液晶顯示技術（LCD），具有防水、防震、耐鹽霧腐蝕等特性，能夠在復雜海洋環境中穩定運行，主要用于實時顯示導航信息（如電子海圖、航向、航速）、雷達圖像、船舶動力系統參數、氣象數據及安全告警等內容，協助船員進行航行監控、避障決策和航線優化，其設計符合國際海事組織（IMO）標準，具備高可靠性、強光可視性和長壽命，是現代船舶駕駛艙集成化信息系統的核心組件之一。
船舶航海液晶顯示屏主要技術特點
1. 高亮度可視性?
- ?亮度≥1500 cd/m2?：強光下（甲板、駕駛艙）畫面清晰，支持動態背光調節，適應晝夜光照變化。
- ?抗反射鍍膜?：減少陽光或海浪反射的眩光干擾，提升可讀性。
?2. 環境適應性?
- ?IP67/68防護等級?：防水防塵，抗海水鹽霧腐蝕。
- ?寬溫運行（-40℃~70℃）?：極端溫差下穩定運行，保障低溫啟動。
- ?軍工級抗震?：耐受船舶高頻振動與機械沖擊。
?3. 觸控與接口集成?
- ?多點觸控?：直接調整導航參數（航速、航向）及監控視角。
- ?多接口兼容?：支持HDMI/VGA/USB等，無縫接入雷達、GPS、AIS設備。
?4. 低功耗長壽命?
- ?低能耗背光?：減少電力消耗，適配船舶電力系統。
- ?壽命≥50,000小時?：高質量材料與工藝，降低維護需求。
?5. 抗干擾設計?
- ?霧面防眩光?：抑制環境光反射，復雜光照下顯示更佳。
- ?電磁屏蔽?：避免電子設備信號干擾，確保數據穩定傳輸。
?6. 多任務處理?
- ?分屏多窗口?：同步顯示電子海圖、雷達圖像、航行計劃等。
- ?實時數據融合?：整合氣象、水文、導航數據，輔助決策與應急響應。
船舶航海液晶顯示屏主流技術類型
船舶航海液晶顯示屏主流技術類型
一、?TN（Twisted Nematic）扭曲向列相模式?
- ?技術原理?：通過液晶分子扭曲排列控制光線透射，未通電時顯示亮態，通電后阻斷光線形成暗態，響應速度快但可視角度有限?。
- ?應用場景?：早期船舶基礎顯示設備，適用于低功耗、低成本需求的輔助監控屏?。
二、?IPS（In-Plane Switching）平面轉換模式?
- ?技術優勢?：液晶分子水平排列，顯著提升可視角度（可達178°）和色彩還原能力，支持全高清分辨率（1920×1080）?。
- ?適配需求?：用于駕駛艙主控屏、導航系統等高精度顯示場景，滿足復雜海況下的多角度觀測需求?。
三、?VA（Vertical Alignment）垂直對齊模式?
- ?特性?：垂直排列液晶分子，提供高對比度（5000:1以上）和深黑色表現，適用于動態圖像顯示?。
- ?典型應用?：船舶雷達圖像、夜間監控等需高對比度的場景，增強暗光環境下的信息辨識度?。
四、?FFS（Fringe Field Switching）邊緣場切換模式?
- ?創新點?：通過邊緣電場驅動液晶分子，優化透光率和抗干擾性，兼顧高亮度（≥1000 cd/m2）與低功耗?。

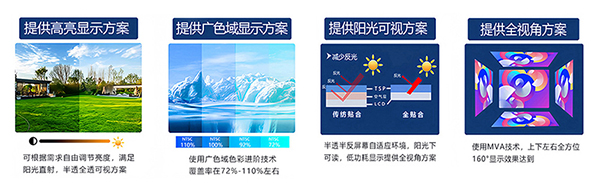

- ?適配場景?：強光環境（如甲板露天區域）顯示設備，保障陽光下清晰可視。?
先關產品推薦
船舶航海液晶顯示屏的優勢與缺點及解決方案
?優勢?
- ?高分辨率與色彩還原?：?jiǎn)纹林С?/span>2K分辨率，多屏拼接可擴展至4K/8K，精準還原導航與監控畫面細節?。
- ?環境適應性?：IP67防水防震設計、寬溫（-40°C至70°C）運行及抗鹽霧工藝，適應海洋高濕、高鹽環境?。
- ?觸控交互能力?：支持觸控操作，可實時調整導航參數（航速、航向）及監控視角，提升操控效率?。
- ?低功耗與長壽命?：采用低能耗背光技術，連續運行壽命超50,000小時，減少維護頻率?。
?缺點?
- ?拼接縫影響顯示完整性?：多屏拼接時存在物理縫隙，影響大屏畫面整體性?。
- ?戶外使用受限?：常規型號不防水防撞，無法直接用于甲板露天區域?8。
- ?強光下可視性不足?：普通屏幕在陽光直射時易反光，降低關鍵信息辨識度?。
- ?依賴穩定供電?：斷電或電壓波動可能導致數據中斷，影響航行安全?。
解決方案
以下方案通過硬件優化與系統協同設計，平衡顯示性能與環境適應性，滿足船舶航海場景的可靠性需求
| 可視角度受限? |
采用IPS廣視角面板技術，提升側視色彩與亮度一致性。 |
| ?響應速度慢（拖影） |
集成低延遲液晶驅動芯片，動態畫面響應時間≤5ms。 |
| ?觸控交互故障率高? |
改用高耐用電容觸控層（如康寧大猩猩玻璃），支持濕手/污損環境觸控。 |
| 接口兼容性風險 |
統一升級為標準化數字接口（如DP/USB-C），內置信號隔離與濾波模塊。 |
| ?背光與電源故障? |
設計雙冗余電源模塊，支持熱插拔更換；采用高壽命LED背光陣列。 |
| ?抗眩光能力有限 |
疊加納米級抗反射（AR）鍍膜+自動亮度調節算法，減少強光反射干擾。 |
| ?極端溫濕度腐蝕 |
強化密封結構（硅膠+金屬包邊），內置溫濕度傳感器觸發內部除濕/加熱功能。 |
| ?機械結構脆弱性? |
基座采用316L不銹鋼+防松螺栓，振動場景下耐受≥20G沖擊。 |
| 維修復雜度高 |
模塊化設計（主板、背光、觸控層可獨立拆卸），支持快速替換。 |
| ?初期成本高 |
優化供應鏈（如國產高抗震面板替代進口），降低軍工級硬件采購成本。 |
| ?安裝規范性不足 |
提供標準化安裝指南與角度校準工具，強制基座6點螺栓固定+水平校準檢測。 |
| ?老舊設備兼容性差 |
開發通用協議轉換器（支持NMEA 0183/2000自適應），降低轉接模塊成本。
|

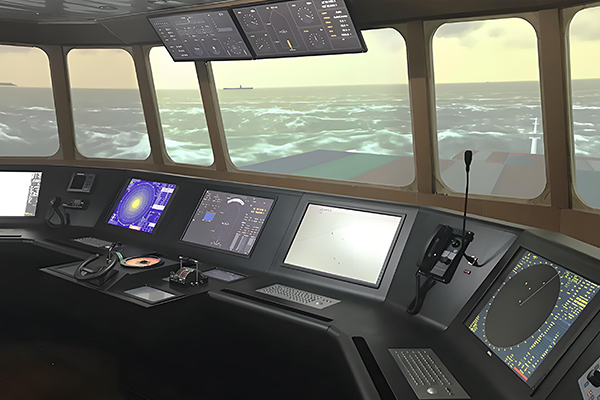

船舶航海液晶顯示屏應用領域
- ??導航系統?：實時顯示電子海圖、航速/航向/水深等數據，觸控調整航線參數。
- ?狀態監控?：集成動力、能耗、環境數據，全天候監控機艙、甲板區域，遠程調整攝像頭。?
- ?通信管理?：顯示電報、郵件、衛星電話內容，支持船岸、船船信息交互與緊急告警。
- ?綜合指揮?：多窗口分屏整合雷達、氣象、安全告警，輔助駕駛艙全景指揮與任務協同。?
- ?航運信息展示?：港口大屏發布貨物追蹤、服務信息及品牌宣傳，提升客戶效率與企業形象。
船舶航海液晶顯示屏 專業集成配套方案
①.船舶航海液晶顯示屏 觸摸屏標品和定制
支持電容觸摸屏（I2C接口,SPI接口,USB接口,UART接口）/電阻觸摸屏/觸摸外觀和功能定制/貼合生產
具體特征：高性價比、車用等級、工業等級、醫療等級的解決方案
針對極端環境之堅固耐用設計
可支持手套觸控、多點觸控、觸控筆觸控
具有防水性、抗鹽水性、低反射率、3D手勢觸控等特征

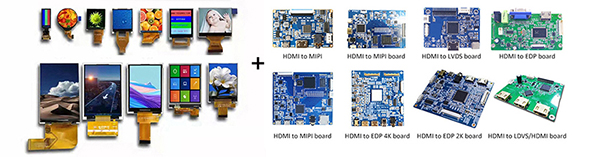

②.船舶航海液晶顯示屏 驅動板/轉接板標品和設計定制
可配套點屏DEMO產品板、HDMI驅動板、AV驅動板等。

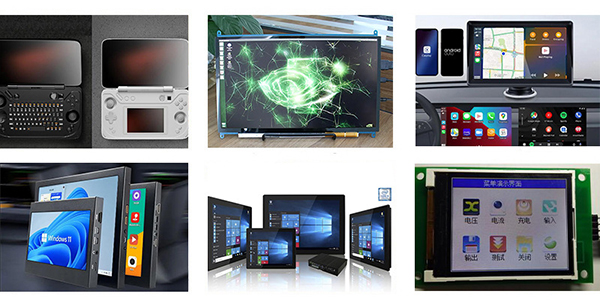

③.船舶航海液晶顯示屏 整機成品方案 串口屏方案
HMI方案、WINDOW系統方案、安卓系統方案、樹莓派方案、便攜式副屏方案等。
